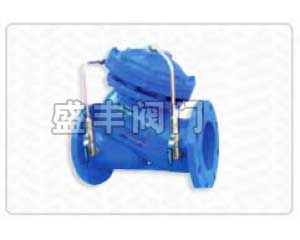

HCH745X/JD745多功能水泵控制閥

HCH745X/JD745多功能水泵控制閥

用途：
多功能水泵控制閥安裝在市政、建筑、鋼鐵、冶金、石油、化工、煤氣( 氣)、食品、醫院、電站、核電等的取水、送水、潛水、污水泵房及石油、化工流體的輸送系統中, 融電動閥、止回閥和水錘器三種設備的功能于一體,能地提高系統 性,滿足系統自動化控制要求。
特點：
1. 性高。具有速閉、緩閉以及吸能腔三種水錘措施，而且動作聯鎖,不會產生誤動作。
2.無需操作控制。當水泵啟停時,巧妙地利用閥門兩端的介質及其壓力差作為驅動介質和控制動力,使閥門自動按水泵操作規程的要求進行動作。
3.無需調試。閥門動作不受液位高差和出水壓力以及水泵流量變化的影響,適應范圍廣。
4.基本無需要維修,壽命長。
5.節能。利用端的壓力進入下腔支撐膜片壓板及閥桿的重量,阻力損失小。

技術參數：
1.公稱壓力：1.0MPa、1.6MPa、2.5MPa
2. 低動作壓力：0.05MPa
3.適用介質：水
4.適用溫度：0~80℃
5.緩閉時間：3~120s(可調節)
6.水錘峰值：≤1.3倍水泵出品額定壓力
7.水泵高反轉速度：≤1.2倍水泵額定轉速
8.阻力損失：比旋啟式止回閥減少31%.

主要結構尺寸:

公稱通徑	L	H	D			D1			D2
公稱通徑	L	H	1.0MPa	1.6MPa	2.5MPa	1.0MPa	1.6MPa	2.5MPa	1.0MPa	1.6MPa	2.5MPa
50	240	255	165	165	165	125	125	125	4-18	4-18	4-18
65	275	290	185	185	185	145	145	145	4-18	4-18	8-18
80	300	326	200	200	200	160	160	160	8-18	8-18	8-18
100	320	380	220	220	235	180	180	190	8-18	8-18	8-22
125	400	448	250	250	270	210	210	220	8-18	8-18	8-26
150	480	495	285	285	300	240	240	250	8-22	8-22	8-26
200	500	625	340	340	360	295	295	310	8-22	12-22	12-26
250	595	744	395	405	425	350	355	370	12-22	12-26	12-30
300	700	879	445	460	485	400	410	430	12-22	12-26	12-30
350	805	909	505	520	555	460	470	490	16-22	16-26	16-33
400	910	1130	565	580	620	515	525	550	16-26	16-30	16-36
450	978	1160	615	640	670	565	585	600	20-26	20-30	20-36
500	978	1198	670	715	730	620	650	660	20-26	20-33	20-36
600	1200	1600	780	840		725	770		20-30	20-36
