產品特點

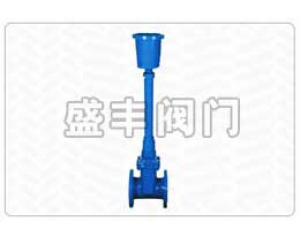

本公司生產直埋式軟密封閘閥是建設部《建設事業“十一五”技術公告》中該類產品 推廣應用項目。該產品分伸縮式和微調固定式兩種，其中伸縮式又分金屬型和塑料型。在施工過程中，伸縮式可根據閥門埋設與地面之間的距離作大范圍任意調節，微調固定式可現場微量調節。這兩種形式的產品均可在施工時將閥門直接埋入地下，不用壘砌窨井，減少路面開挖面積。的井室可保持路面美觀，降低施工難度，減少工程造價。該產品設計使用壽命30年，具有長期使用不泄漏、免維護等優點，還可避免他人隨意開關閥門和偷盜井蓋。
技術參數
|
型號
|
直埋Z45X-10
|
直埋Z45X-16
|
|
公稱壓力
|
1.0MPa(10kgf/cm2)
|
1.6MPa(16kgf/cm2)
|
|
公稱通徑
|
40～400mm
|
40～400mm
|
|
井管長度
|
0.3～2m
|
0.3～2m
|
|
井管伸縮調整量
|
0.2～1m
|
0.2～1m
|
|
密封實驗壓力
|
1.1MPa(11kgf/cm2)
|
1.76MPa(17.6kgf/cm2)
|
|
強度實驗壓力
|
1.5MPa(15kgf/cm2)
|
2.4MPa(24kgf/cm2)
|
|
適用溫度
|
-40～90℃
|
-40～90℃
|
|
適用介質
|
水、油、 氣及其他非腐蝕性流體
|
水、油、 氣及其他非腐蝕性流體
|
|
驅動方式
|
手動
|
手動
|
|
亦可根據客戶要求，提供具有技術參數的產品
|
適用范圍
可用于城鎮給排水管網、高層建筑、住宅小區、石油、 氣、電廠、環保、礦山、造紙、發酵等行業。
閥門材料表
| 閥體 |
灰鑄鐵、球墨鑄鐵 |
| 閘板 |
灰鑄鐵、球墨鑄鐵、NBR、NR、EPDM |
| 閥蓋 |
灰鑄鐵、球墨鑄鐵 |
| 閥桿、伸縮桿 |
不銹鋼 |
| 密封套 |
黃銅 |
| 閥桿螺母 |
黃銅 |
| 密封圈 |
NBR |
| 井管伸縮部分 |
鋼管加兩層處理 |
| 井室井蓋 |
灰鑄鐵、球墨鑄鐵 |
制造規范
閥門連接尺寸符合GB17241.6-1998標準，閥門結構長度符合GB/T12221-1989短系列標準，壓力試驗符合GB/T13927-1992要求。
安裝注意事項（詳情請另參考安裝使用說明書）
閘閥與管道連接應保持自然順暢，避免產生垂直于管線的彎曲力，閘閥與井室、井管部分應保持豎直安裝。安裝時，伸縮管與伸縮桿
連接，井室位置應以井室與地面持平，要求閥門伸縮桿到井室的距離以8-10厘米為宜。
|
